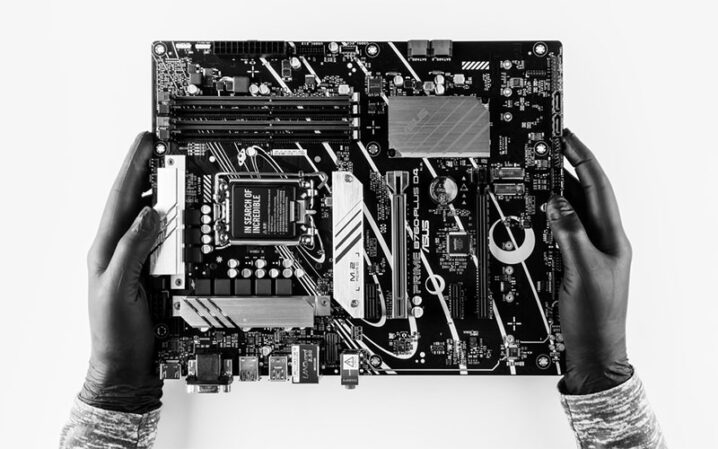

PCの自作において、「配線を隠したい」「ケース内部をすっきり見せたい」というニーズは多いですよね。私も何度か考えたことがあります。
ASUSの「BTF（Back-To-the-Future）」は、そうしたニーズに応える革新的な設計思想です。
マザーボードの裏側に接続端子を集約することで、配線を前面から完全に排除し、冷却効率や見た目の美しさ、整備性を高める仕組みとなっています。
今回は、BTFが実現する“裏配線”の仕組みを、技術的な観点から詳しく解説します。
表面にケーブルが一切現れない構造
従来の自作PCでは、24ピンのメイン電源、8ピンのCPU補助電源、SATAケーブル、フロントI/O、USBなど、多数のケーブルがマザーボード表面に接続されていました。
どれだけきれいにまとめても完全に隠すことは難しく、ケース内部が煩雑に見える原因となっていました。
BTF対応のマザーボードでは、これらの端子をすべて裏面に再配置しています。
つまり、マザーボードをPCケースに取り付けた状態で、表面からは一切のケーブルが見えないという構造になります。
前面にガラスパネルを持つケースであっても、内部構造をとてもきれいに見せることができるようになるわけです。
基板構造と信号設計の違い
接続端子を裏面に配置するだけでは、BTFは成立しません。
重要なのは基板内部の設計変更と、信号配線の最適化です。
例えば、従来のマザーボードでは、電源ラインやUSBなどの高速信号は、表面から直線的に短い距離で実装されていました。
しかしBTFでは、裏面に端子が移るため、信号線を基板内で迂回させる必要があります。
このとき、ノイズ干渉やインピーダンスの変動が問題になるため、グラウンド層や信号層の調整、トレースの最適化設計が欠かせません。
また、USB 3.xやSATAなどの高速インターフェースは、配線距離やペア配線の対称性が重要です。
BTFマザーボードではこれらを成立させるための専用設計とシミュレーションが行われていると考えられます。
BTF対応ケースと設置の条件
BTF対応のマザーボードは、背面に配線スペースを確保する必要があるため、一般的なケースでは取り付けが困難です。
ASUSではBTFに最適化された専用ケース（例：TUF Gaming GT502 BTF EditionやA21 BTF対応モデルなど）を併せて提供しています。
これら専用ケースでは、背面に深いケーブルマネジメント空間が確保されており、裏配線がしやすいように設計されています。
また、ケーブルの引き回しや電源ユニットの配置もBTFに合わせて変更されている点が特徴です。
特に裏面配線では、ケーブルの曲げ半径や干渉の有無が配線効率と冷却に直結するため、ケースの設計が非常に重要です。
組み立てやすさとメンテナンス性が大きく向上
BTFのもう一つの大きなメリットは、組み立てやすさとメンテナンス性の向上です。
裏面にすべての端子が集中しているため、表側ではパーツの設置に集中でき、配線作業によるストレスが激減します。
初心者にとって、グラボの補助電源やフロントI/Oの接続は最も面倒な作業の一つでした。これらがすべて裏面からの作業になることで、アクセスが容易になります。
また、パーツ交換時にはすぐに配線にアクセスできるため、トラブル時の対応が迅速に行えるのも魅力です。
BTFがもたらす“自作の次のかたち”
ASUSのBTFは、見た目を重視した設計と思われがちですが、信号設計や筐体構造まで含めた本格的な技術革新です。
マザーボード、ケース、電源すべてを裏面配線に最適化することで、従来の自作PCでは実現できなかった美観・冷却・整備性の三立を可能にしています。
今後、対応製品の拡充や他社の追従によって、この“裏配線”スタイルはPC自作の新しい標準になる可能性を秘めています。
BTFは単なる見た目の改善ではなく、機能性と技術合理性を両立する、次の時代の自作環境をつくる一手と言えるでしょう。
